不锈钢换热管

来源:至德钢业 日期:2021-03-16 11:16:17 人气:7839




至德钢业可提供不锈钢换热管参数如下:


   不锈钢换热管是换热器的元件之一,置于筒体之内,用于两介质之间热量的交换。除光管外,换热器还可采用各种各样的强化传热管,如翅片管、螺纹管、螺旋槽管等。当管内直径两侧给热系数相差较大时,翅片管的翅片应布置在给热系数低的一侧。


品名: 不锈钢换热管 ( 无缝 )


生产工艺:  冷轧 、冷拔


制造规格: ( 外径:10mm~60.3mm ~厚度:0.5mm~5mm )


执行标准: ASTM/ASME  A213、 A269 、A790、  GB/T 13296-2013 、EN 10216-5


常用牌号:304/304L/304H 、321/321H、316/316L/316H、316Ti、316UG、316LMod、317/317L、347/347H、310S、904L、254SMO、2304、2205、2507、S31803、S32760



尺寸规格:


  换热管常用的尺寸(外径×壁厚)主要为Φ19mm×2mm、Φ25mm×2.5mm和Φ38mm×2.5mm的无缝钢管以及Φ25mm×2mm和Φ38mm×2.5mm的不锈钢管。标准管长有1.5、2.0、3.0、4.5、6.0、9.0m等。采用小管径,可使单位体积的传热面积增大、结构紧凑、金属耗量减少、传热系数提高。据估算,将同直径换热器的换热管由Φ25mm改为Φ19mm,其传热面积可增加40%左右,节约金属20%以上。但小管径流体阻力大,不便清洗,易结构堵塞。一般大直径管子用于粘性大或污浊的流体,小直径管子用于较清洁的流体。



U型中心距:

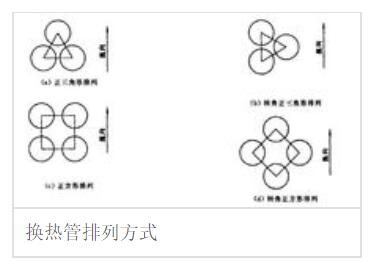

   如图所示,换热管在管板上的排列形式主要有正三角形、正方形和转角正三角形、转角正方形。正三角形排列形式可以在同样的管板面积上排列最多的管数,故用得最为普遍,但管外不易清洗。为便于管外清洗,可以采用正方形或转角正方形排列的管束。

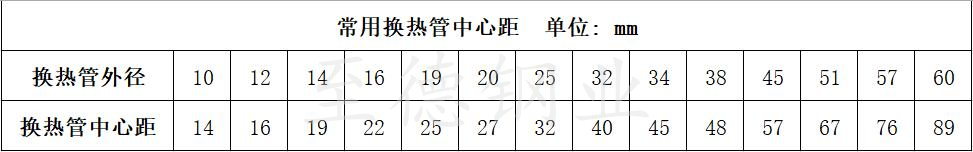

   不锈钢换热管中心距要保证管子与管板连接时,管桥(相邻两管间的净空距离)有足够的强度和宽度。管间需要清洗时还要留有进行清洗的通道。不锈钢换热管中心距宜不小于1.25倍的换热管外径,最常用的换热管中心距间下表:





一、车间冷拔不锈钢换热管实况




二、车间冷轧不锈钢换热管实况





三、不锈钢换热管水压试验实况






本文标签:不锈钢换热管
