不锈钢冷凝管

   不锈钢冷凝管是换热器的元件之一，置于筒体之内，用于两介质之间热量的交换。除光管外，换热器还可采用各种各样的强化传热管，如翅片管、螺纹管、螺旋槽管等。当管内直径两侧给热系数相差较大时，翅片管的翅片应布置在给热系数低的一侧。

品名： 不锈钢冷凝管

生产工艺：  冷轧 、冷拔

制造规格： （ 外径：10mm～60.3mm ～厚度：0.5mm～5mm ）

执行标准： ASTM/ASME  A213、 A269 、A790、  GB/T 13296-2013 、EN 10216-5

常用牌号：304/304L/304H 、321/321H、316/316L/316H、316Ti、316UG、316LMod、317/317L、347/347H、310S、904L、254SMO、2304、2205、2507、S31803、S32760

尺寸规格：

  不锈钢冷凝管常用的尺寸（外径×壁厚）主要为Φ19mm×2mm、Φ25mm×2.5mm和Φ38mm×2.5mm的无缝钢管以及Φ25mm×2mm和Φ38mm×2.5mm的不锈钢管。标准管长有1.5、2.0、3.0、4.5、6.0、9.0m等。采用小管径，可使单位体积的传热面积增大、结构紧凑、金属耗量减少、传热系数提高。据估算，将同直径换热器的换热管由Φ25mm改为Φ19mm，其传热面积可增加40%左右，节约金属20%以上。但小管径流体阻力大，不便清洗，易结构堵塞。一般大直径管子用于粘性大或污浊的流体，小直径管子用于较清洁的流体。

U型中心距：

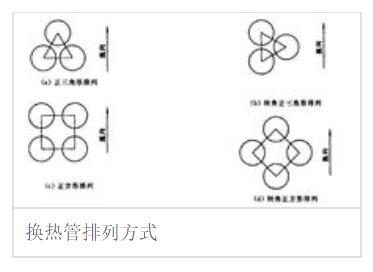

   如图所示，不锈钢冷凝管在管板上的排列形式主要有正三角形、正方形和转角正三角形、转角正方形。正三角形排列形式可以在同样的管板面积上排列最多的管数，故用得最为普遍，但管外不易清洗。为便于管外清洗，可以采用正方形或转角正方形排列的管束。

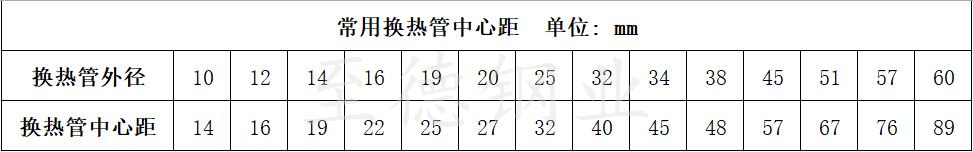

   不锈钢冷凝管中心距要保证管子与管板连接时，管桥（相邻两管间的净空距离）有足够的强度和宽度。管间需要清洗时还要留有进行清洗的通道。不锈钢换热管中心距宜不小于1.25倍的换热管外径，最常用的换热管中心距间下表：
