气气、气液、气汽热管换热器的结构对比
1. 气-气热管换热器
气气热管换热器大多数是矩形的,其基本构造如图4-2所示。由热管、隔板和壳体等部件组成。中间隔板把热管管束分为蒸发段和冷凝段两部分,这两部分的外表面上都装设有翅片,以增大传热面积,尽可能地减小换热器体积。气体流动一般是逆向的。当高温气体流过热管蒸发段时,热管内部工作流体蒸发产生的蒸气流到冷凝段放热,使低温气体获得热量,达到热传递的目的。

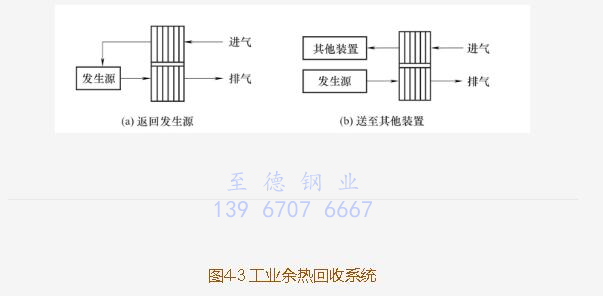

这种热管换热器普遍用于工业炉等排气的热回收系统中,其回收系统大致有两种,如图4-3所示。
2. 气液热管换热器
气液换热器多用于小型锅炉上,作为省煤器回收余热预热给水,这在经济上是很有意义的。但需注意的是低温腐蚀问题。

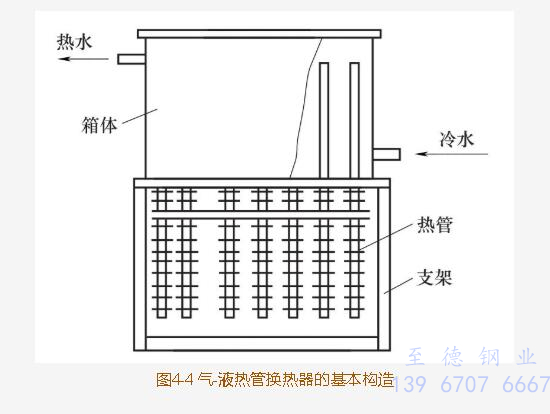

图4-4是气液热管换热器构造图。它的给水室可以是圆形的或矩形的。从排气端把热管插入,每根热管可单独更换。排气端管壁有翅片,给水室内的管端不设翅片。吹灰装置是在翅片管的空间移动一种喷出管,使用蒸汽或压缩空气进行吹灰。
图4-4是我国某厂生产的产品气液热管换热器示意图。它是由箱体(圆形或矩形两种)、热管原件、给水与热水管道、控制阀门、温度计、除灰器、支架等组成。这种换热器的主要规格和性能见表4-2,其特点是可以适用于较高的烟气温度。
3. 气汽热管换热器
气汽热管换热器的构造如图4-5所示。热管的冷凝段安装在沸水器内。热管的蒸发段插入造气炉各种锅炉和窑炉等的排烟道中,通过热管进行热量传递。将冷水加热至100℃,从而获得所需要的沸水。也可以把冷水加热到100℃以上,如125℃的蒸汽,这时,相应于125°C蒸汽的压力为2.5kgf/cm2(绝对压力)。因此,这时冷凝段水箱就成为一个压力容器了。
